AWLR Telemetri Sumur Pantau Tipe Pressure Pelampung
AWLR Telemetri Sumur Pantau Tipe Pressure Pelampung
AWLR Telemetri Sumur Pantau Tipe Pressure Pelampung adalah Alat otomatis untuk mengukur ketinggian air menggunakan alat yang dipasang di stasiun pemantauan ketinggian air sungai. Alat ini disebut AWLR (Automatic Water Level Recorder) yang memungkinkan Anda untuk mengukur ketinggian air secara terus-menerus dengan hasil pengukuran dalam bentuk hidrograf.
Prinsip operasi AWLR (Automatic Water Level Recorder) adalah menghubungkan rantai ke pelampung dan beban yang akan ditempatkan pada katrol. Pelampung akan ditempatkan di permukaan air. Jadi, ketika perubahan posisi akan terjadi pada pelampung, sistem katrol akan berubah, katrol akan memutar meter jembatan sehingga jumlah tegangan masuk juga berubah. Jumlah tegangan yang masuk akan menjadi input ke output dari sensor mekanis. Output yang dikeluarkan berupa sinyal analog yang digunakan sebagai input data.
Peralatan pendukung :
Untuk membangun Sistem AWLR GSM/GPRS Telemetri untuk Sumur Pantau memerlukan berbagai perangkat dan program sebagai berikut :
Pada Lokasi Pos AWLR
Datalogger (Program yang di pasang adalah program yang secara khusus di buat untuk Sistem AWLR u/ Sumur Pantau)
Sensor : Sensor Muka air Tipe Tekanan (Pressure transdcuer) atau Sensor muka air tipe pelampung.
Modem GSM/GPRS dengan spesifikasi khusus
Sumber daya listrik : Dari PLN (dengan perangkat adaptor). Apabila PLN tidak tersedia, bisa memasang PLTS (Solar panel, Solar charger controller dan Baterai)
Box panel
Pada Lokasi Server
Komputer server (Spesifikasi komputer server di sesuaikan dengan jumlah Pos AWLR yang akan di tangani oleh server tersebut)
Program database (sebagai program penyimpan data)
Program aplikasi berbasis web (sebagai program pengolah data dan antar muka dengan pengguna)
Koneksi internet dengan Ip Statis (Ip Publik)
Modem GSM/GPRS Spesifikasi khusus Indoor
Jaringan lokal

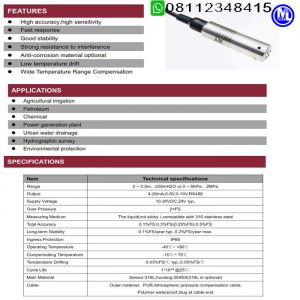

PERANGKAT TINGGI MUKA AIR / AWLR TELEMETRI TIPE PRESSURE PELAMPUNG
Features :
High accuracy, High Sensitivity
Fast Respon
Goog stability
Strong resistance to interference
Anti-corrosion material optional
Low temperature drift
Wide Temperature Range Compensation
APPLICATIONS :
Agricultural Irrigation
Petroleum
Chemical
Power Generation Plant
Urban Water Drainage
Hydrographic Survey
Environmental Protection
SPECIFICATIONS :
Range : 0~0.5m...200mH2O or 0~5KPa...2Mpa
Output : 4-20mA,0-5V,0-10V,RS485
Supply Voltage : 10-30VDC,24V typ.
Over Pressure : 2xFS
Measuring Medium : The liquid (not sticky ) compatible with 316 stainless steel
Total Accuracy : 0.1%FS,0.3%FS(0.25%FS),0.5%FS
Long-term Stability : 0.1%FS/year typ.,0.2%FS/year max.
Ingress Protection : IP68
Operating Temperature : -40°C~ +80°C
Compensating Temperature : -10°C~70°C
Temperature Drifting : 0.3%FS/°C typ.,0.05%FS/°C
Cycle Life : 1*10^@25°C
Main Material : Sensor,316L,housing:304SS(316L is optional)
Cable : Outer material: PUR, Atmospheric pressure compensation cable, Polymer waterproof plug at cable end
AWLR Perangkat Telemetri Tinggi Muka Air :
Data Logger Telemetri
Sensor Tinggi Muka Air Type Presure / Sonar Pengukuran 10 M
Solar Cell 30 WP Termasuk Dudukan
Solar Carger 12 Volt 20 Amper
Baterai VLRA 12 Volt 12 AH
Box Panel Outdoor ABS IP66 350 x 250 x 150 ML Termasuk Krangkeng
Timmer DC 12 Volt
Tiang dan Dudukan Perangkat
Kartu Data Internet
Sistem Aplikasi Telemetri
5M Papan Duga Air
Pengiriman dan Instalasi Pemasangan Perangkat di Lokasi
Jual AWLR Telemetri Sumur Pantau Tipe Pressure Pelampung dengan harga murah hanya di CV.MITRA LASER dan tentunya BERGARANSI.
