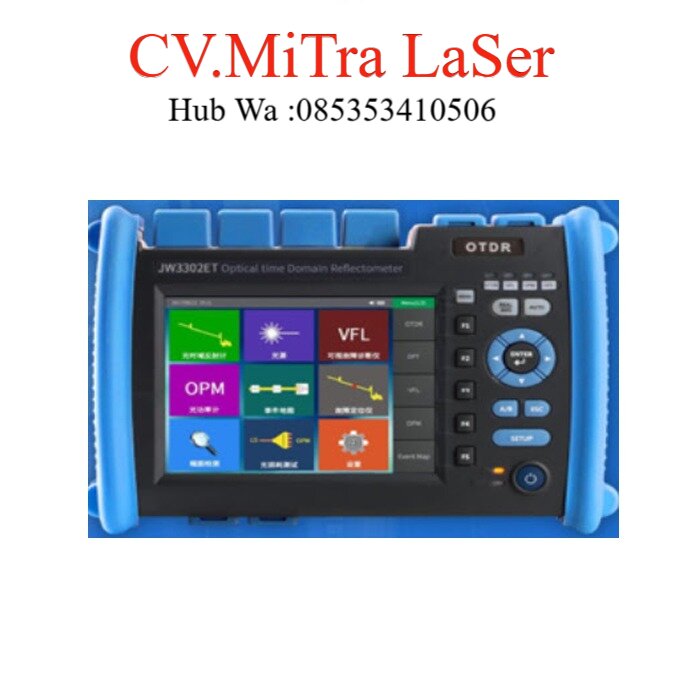

OTDR Joinwit JW3302ET ORIGINAL

OTDR Joinwit JW3302ET

OTDR Joinwit JW3302ET adalah alat pengetesan generasi baru yang pintar. Produk ini utamanya digunakan untuk mengetes berbagai jenis fiber optik, panjang kabel optik, loss, kualitas koneksi dan parameter lainnya; dapat dengan cepat menemukan posisi kerusakan dan titik kejadian.

Otomatis

Default alat ini adalah pengetesan otomatis, ketika menyala bisa langsung masuk ke pengetesan otomatis.
Pengetesan otomatis
1. Tekan tombol “Setting”
2. Pilih panjang gelombang pengetesan
3. Pilih Mode Pengetesan
4. Pilih Pengetesan Otomatis

Pengetesan Manual

Pengetesan manual adalah mode pengetesan profesional, untuk teknisi yang telah memiliki banyak pengalaman, biasanya lebih memilih pengetesan manual, teknisi bisa menyesuaikan dengan keadaan kabel optik menentukan konfigurasi pengetesan, dapat menghasilkan hasil tes yang lebih baik.
1. Tekan tombol “Setting”
2. Pilih mode pengetesan
3. Pilih “Average Test”
4. Pilih pengetesan yang sesuai
Parameter yang sesuai dengan keadaan, sehingga hasil tes lebih akurat.
Tekan tombol “Return” untuk menyimpan konfigurasi, bila parameter konfigurasi sudah sesuai baru menjalankan pengetesan.

Analisis kurva dan tabel kejadian

Penampilan kurva hasil pengetesan, di bawah kurva ditampilkan tabel analisa kejadian.

Analisa kurva

Pada saat pengetesan selesai, melalui gambar di samping menampilkan tombol-tombol yang tersedia, terhadap kurva hasil pengetesan dapat dijalankan operasi horizontal, vertikal dan pengecilan dan perbandingan lainnya.
Pada saat pengetesan selesai, melalui pilihan menu gambar di kanan, terhadap hasil gelombang pemeriksaan dapat mengoperasikan operasi vertikal, horizontal, pengecilan dan perbandingan nilai lainnya.

Visual Fault Locator

Tekan tombol power selama 2 detik kemudian masuk ke Layar Utama, tekan VFL untuk masuk ke modul VFL.

Power Meter

Setelah tekan tombol power selama 2 detik kemudian masuk ke Layar antarmuka Utama, tekan “OPM” untuk masuk ke modul OPM.

Light Source

Tekan tombol power selama 2 detik kemudian masuk ke layar antarmuka utama, tekan “LS” untuk masuk ke modul LS.

konektor sambungan di alat

OTDR seri ini memiliki konektor optik yang bisa ditukar, pada saat penggunaan harus menjaga kebersihan ujung konektor. Ketika alat ini tidak dapat menampilkan kurva pengetesan yang normal, atau hasil pengetesan tidak akurat, di awal harus mencoba membersihkan konektor.
Pada saat membersihkan, Fungsi VFL dan OTDR harus dalam keadaan non-aktif. Putar sambungan, gunakan tisue khusus atau kapas batangan yang telah dibasahi dengan alkohol untuk mengelap ujung dari sambungan. Dan juga, saat penggunaan normal alat ini, harap menutup kembali penutup debu, dan juga harus menjaga kebersihan dari debu.

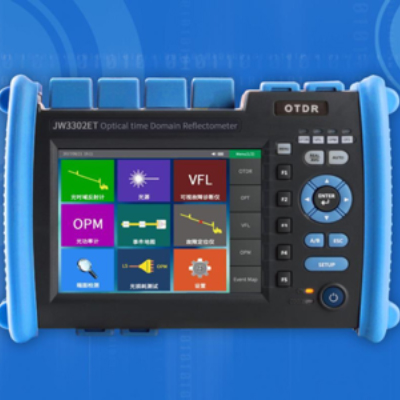

[caption id="attachment_7304" align="alignnone" width="150"] OTDR Joinwit JW3302ET[/caption]

Model Item	OTDR JW3302ET
	S1	S2	23	S4	T1	T2	OL1	M1	SM1
Jenis	Mode tunggal							Mode multi	Mode tunggal/multi
Tampilan	LCD waran 5.8 inchi + layar sentuh
Panjang gelombang	1310/1550nm				1310nm/ 1490nm/ 1550nm	1310nm/ 1550nm/ 1625nm	1310nm/ 1550nm/ 1625nm	850nm/ 1300nm	850nm/ 1300nm/ 1310nm/ 1550nm
Dinamika terbesar-1	35/33dB	38/36dB	42/40dB	45/43dB	37dB/ 35dB/ 35dB	37dB/ 35dB/ 35dB	37dB/ 35dB/ 35dB	26dB/ 30dB	26dB/ 30dB/ 37dB/ 35dB
Area buta kejadian-2	1m	0.8m	0.8m	0.8m	0.8m	0.8m	0.8m	1m	1m
Area buta pelemahan	6m	6m	6m	6m	6m	6m	6m	6m	6m
Cakupan pengetesan	500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
Lebar denyut pengetesan	5ns/10ns/50ns/160ns/320ns/500ns/1000ns/5000ns/10000ns/20000ns
Akurasi jarak pengetesan	±（0.75m＋Interval sampel＋0.005％×  Jarak pengetesan）
Akurasi loss	±0.05dB/dB
Akurasi refleksi	±3dB
Penyimpanan data	≥2000
Tipe port optik	FC/PC（Bisa ditukar dengan SC、ST）
Data port	USB、mini-USB、ethernet port  10M/100M
VFL output	≥5mW
Light source output	≥-5dB
OPM	＋26dBm~-50dBm （Bisa ditukar：＋6dBm~-70dBm）
Power	Adaptor AC/DC：100V~240V，50/60Hz，0.6A Baterai lithium：7.4V 6700mAh，Lithium Ion
Suhu operasional	-5℃~50℃
Suhu penyimpanan	-20℃~70℃
Kelembaban relatif	0~95％ Tidak ada kondensasi
Berat	≤1.1kg
Volume	227mm×160mm×70mm
