Fusion Splicer INNO View 6C ORIGINAL
Fusion Splicer INNO View 6C
INNO View 6C Fusion Splicer memiliki spesifikasi teknis yang sangat canggih untuk penyambungan serat optik, dengan menyertakan antarmuka operasi yang dinamis dan mode sambungan otomatis, menambah kenyamanan penggunanya.
INNO View 6C :
Metode Penyambungan: Core Alignment (Penyelarasan Inti).
Waktu Penyambungan: Sekitar 7 detik dalam mode Fast.
Waktu Pemanasan: Sekitar 13 detik dalam mode Fast.
Ukuran Layar: 5 inch TFT Color LCD Touch Screen.
Perbesaran Gambar: Hingga 520X (tampilan penuh), memungkinkan visualisasi yang sangat jelas dari serat.
Kapasitas Penyimpanan: Menyimpan hingga 10.000 hasil penyambungan dan 20.000 hasil pemanasan.
Jenis Serat yang Didukung: SM (Single Mode), MM (Multi Mode), DS (Dispersion Shifted), NZDS (Non-Zero Dispersion Shifted).
Kondisi Lingkungan Operasi: Bekerja dengan baik pada suhu -10 hingga 50°C dan kelembapan relatif 0 hingga 95% tanpa kondensasi.
Dimensi dan Berat: Ukuran sekitar 128W x 154D x 130H mm dengan berat sekitar 2,1 kg (termasuk baterai).
Fitur Utama
Fokus Otomatis: Fokus otomatis yang memungkinkan penyelarasan serat yang presisi.
Antarmuka yang User-Friendly: Tampilan layar sentuh yang intuitif, memudahkan navigasi dan pengaturan alat.
Konektivitas Bluetooth: Terhubung dengan perangkat lain melalui Bluetooth untuk pengelolaan data yang lebih mudah.
Fungsi Kalibrasi Otomatis: Menyesuaikan kondisi penyambungan berdasarkan lingkungan sekitar secara otomatis.
Specifications
General |
|
| Model | VIEW 6C |
| Dimension | 143H x 130W x 155D mm (excluding rubber bumper) 152H x 147W x 175D mm (including rubber bumper) |
| Weight | 2.31KG (with battery) / 1.95KG (without battery) |
| Number of Fiber | Single |
| Applicable | SM (ITU-T G.652&G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655) |
| Compatible Fiber / Cable | 0.25 – 3.0mm / Indoor Cable |
| Cleaved Length | Diameter: 0.125 – 1mm / Cleave Length: 8 – 16mm |
| Cladding Diameter | 80 – 150µm |
| Splicing Mode | Max. 128 modes |
| Heating Mode | Max. 32 modes |
| Typical Splice Loss | SM: 0.03dB / MM: 0.02dB / DS: 0.05dB / NZDS: 0.05dB / G.657: 0.03dB (ITU-T Standard) |
| Return Loss | >>60dB |
| Lighting | 3 White LEDs |
| Splicing Time | Quick mode: 7 sec / SM mode: 9 sec |
| Estimated Splice Loss | Available |
| Heating Sleeve Length | 20 – 60mm |
| Heating Time | FP-03 typical heating time: 13 sec |
| Results Storage | The last 10,000 results |
| Tension Test | 1.96 – 2.25N |
| Operating Condition | Operating Altitude: 0~5000m above sea level, 0~95% relative humidity, -10~50°C, Max Wind 15m/s |
| Storage Condition | 0~95% relative humidity, -40~80°C |
| Display | 90° bi-directional view, 5.0” Color High Resolution Display |
| Fiber View & Magnification | X, Y, XY, X/Y: 520X Magnification |
| Power Supply | AC Input 100-240V, DC Input 9-14V |
| No. of Splice / Heating with Battery | 4200mAh Battery Capacity, Typical 170 times (Splice + Heat) |
| Operating Methods | Button / Touch screen |
| Automatic Calibration | Automatic ARC calibration by air pressure and temperature |
| Electrode Life | 5500 arcs, can be extended by using an electrode grinder |
| Terminal | USB 2.0 / Mini USB |
Dimensions and Weight |
Height: 5.98 inches (152 mm) Width: 5.78 inches (147 mm) Depth: 6.88 inches (175 mm) Weight: 4.29 pounds (1.95kg without battery) |
Package |
Fusion Splicer (VIEW 6C) High Precision Splicer (V7) Fiber Holder (VFH-40 (equipped) / FH-SOC-3.0) SOC Heater Cover (HT-SOC) AC Adapter (JS-180300) Cooling Tray (CG-22) Electrode (E-50) Battery Pack (LBT-40) Power Cable (ACC-25) USB Cable (USB-5P) Cigarette Lighter Cable (CJ-11) Carrying Case (NBX-35) |

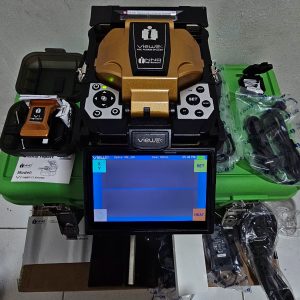

Fusion Splicer INNO View 6C[/caption]
