Elcometer 106 Pull-Off Adhesion Tester
Elcometer 106 Pull-Off Adhesion Tester Original
Elcometer 106 adalah alat tarik (pull-off) mekanik manual portabel (Type II) yang dirancang untuk mengukur nilai kuantitatif adhesi (daya ikat) lapisan pelapis terhadap permukaan substrat seperti baja, aluminium, beton, dan sebagainya.
Alat ini tidak memerlukan sumber daya listrik (hand operated) sehingga cocok untuk penggunaan lapangan. Disediakan dalam sebuah kotak pembawa (carry case) agar mudah dibawa dan digunakan di lokasi.
Terdapat versi Elcometer 106/6 yang khusus dibuat untuk pengujian adhesi pada beton, menggunakan dolly berdiameter lebih besar (50 mm / 2”) untuk area uji yang lebih luas.
Prinsip Kerja
1. Dolly (stub uji) dilekatkan ke permukaan lapisan menggunakan adhesif (epoksi dua komponen).
2. Alat Elcometer 106 memiliki mekanisme pegas internal yang akan menerapkan gaya tarik ke dolly ketika tegangan meningkat.
3. Ketika dolly terlepas (kegagalan terjadi), skala indikator pada alat menunjukkan nilai kekuatan adhesi dalam satuan gaya per unit area (misalnya MPa atau psi).
4. Setelah pengujian, permukaan dolly diperiksa untuk menentukan mode kegagalan (kohesif dalam lapisan, adhesif ke substrat, atau kombinasi).
Spesifikasi Teknis Elcometer 106
| Parameter | Nilai / Keterangan |
|---|---|
| Rentang pengukuran | Terdapat lima skala (Scale 1 hingga 5) dengan rentang berbeda: • Skala 1: 0 – 3,5 MPa (0 – 500 psi) • Skala 2: 0 – 7,0 MPa • Skala 3: 0 – 15 MPa • Skala 4: 0 – 22 MPa • Skala 5: 0 – 0,2 MPa (low adhesion) |
| Diameter Dolly Standar | 20 mm (area ~314 mm²) |
| Dimensi alat | Skala 1, 2, 5: ~ 175 × 76 mm Skala 3 & 4: ~ 185 × 76 mm |
| Berat kit (gross) | Untuk skala 1, 2 & 5: ~ 2,8 kg Skala 3: ~ 4,2 kg Skala 4: ~ 4,5 kg |
| Standar yang didukung | ISO 4624, ISO 16276-1, ASTM D 4541, EN 13144, EN 24624, AS 1580.408.5, NF T30-062 / NF T30-606, dan lainnya tergantung wilayah / industri. |

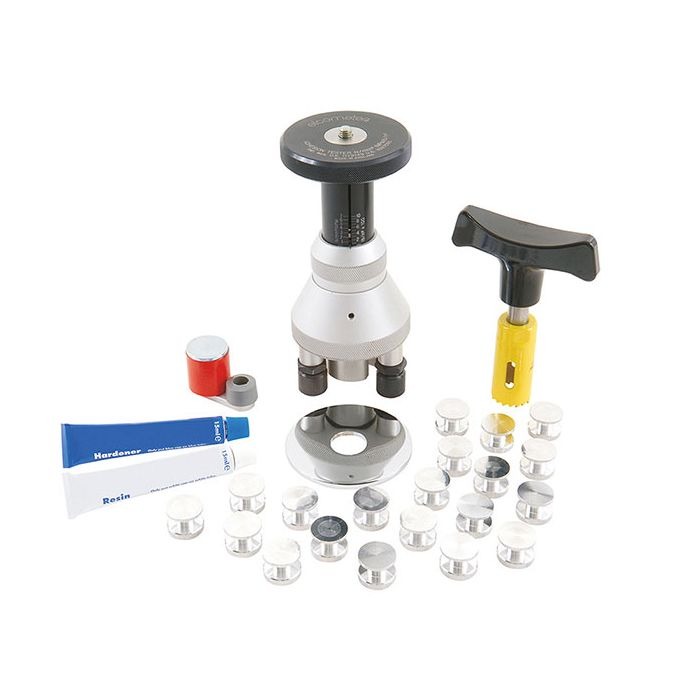

| Aksesori / Paket isi | Dolly cadangan (20 mm), adhesif (Araldite), ring dasar (base support ring), penjepit magnetik untuk dolly, alat pemotong dolly, instruksi & kotak pembawa. |
| Versi khusus untuk beton (106/6) | Dirancang khusus untuk pengujian pada beton dengan dolly 50 mm. Rentang pengukuran ~ 0 – 3,5 MPa (0 – 500 psi). Kit seberat ~5,7 kg. |

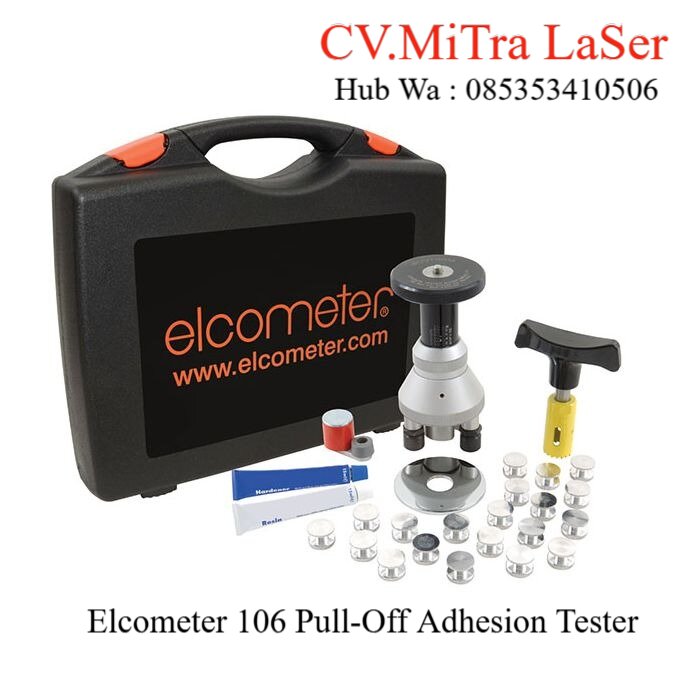

Elcometer 106 Pull-Off Adhesion Tester[/caption]
